全国服务热线
超细铬铁矿粉CR细粉1000目800#600目400#铬铁矿砂
超细铬铁矿粉CR细粉1000目800 600目400......

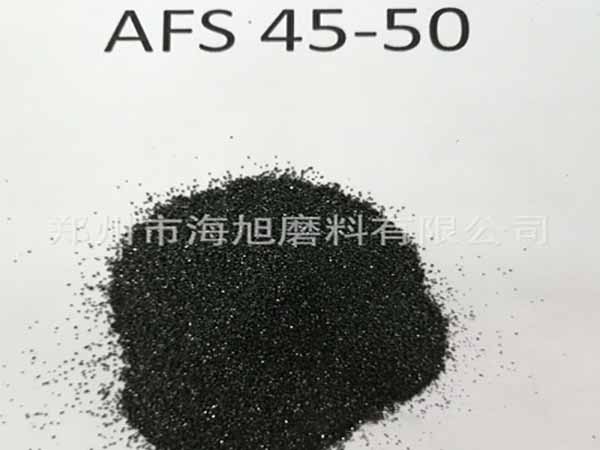

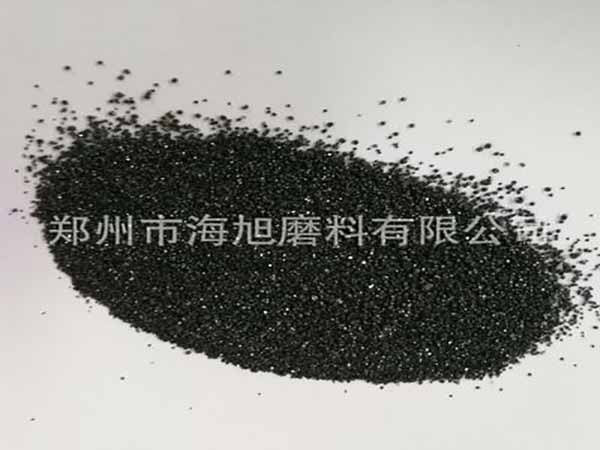

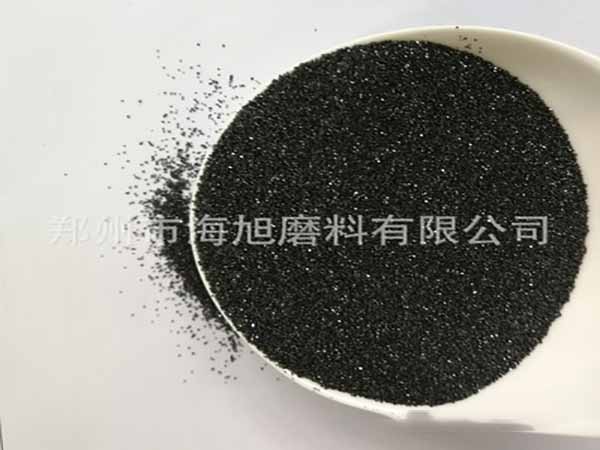

铬矿砂又称铬铁矿砂，是铸造用特种砂，是以铬铁矿为主的天然尖晶石，经破碎、研磨、筛分成规定粒度，适用于造型(制芯)的砂。
铬矿砂按化学成分分为2级;一级Cr2O3≥45%;二级Cr2O3≥35%。铬矿砂在铸造生产中主要用于大型铸钢件的面砂，防止铸件表面粘砂;其次将其磨粉用于铸造涂料的耐火骨料;铬矿砂是激冷材料，在造型(制芯)时可替代部分冷铁。
铸造用铬矿砂是天然铬铁矿经破碎筛分等工艺加工的产品，其主要化学成分为Cr2O3。这种砂受热体积稳定、热导率高，与熔融金属接触时不仅具有很好的抗碱性渣的作用，不与氧化铁等起化学反应，而且本身具有固相烧结的特点，能很好的防止熔融金属的渗透，避免产生粘砂缺陷。
铬矿砂其主要化学成分为cr2o3，这种砂受热体积稳定，热导率高，与熔融金属接触时，不仅有很好的抗碱性渣作用，不与氧化铁等起化学反应，而且本身具有固相烧结的特点，能很好的防止熔融金属的渗透，避免产生沾砂缺陷，适用于各种不锈钢、合金钢和碳素钢逐渐造型制芯的原砂和涂料。
主要用途
1.铸造材料
2.耐火材料
3.造型
4.填充
5.引流
6.喷砂除锈
生产流程
第一步：铬矿原料（在南非已经破碎成粉料）水洗加工，目的是滚筒筛筛分粒度，去除泥和杂质；
第二步，烘干原料去除水分；
第三步，烘干的原料进入振动筛，筛分出客户需要的粒度；
第四步，把筛分的粒度进行磁选，目的除铁去硅；
磁选后的铬含量46%以上，硅在1%以下；
第五步，包装成品。
化学成分
| Cr2O3 | % | ≥46.0% |
| SiO2 | % | ≤1.0% |
| FeO | % | ≤26.5% |
| CaO |
%
|
≤0.30% |
| MgO | % | ≤10.0% |
| Al2O3 | % | ≤15.5% |
| P | % | ≤0.003% |
| S | % | ≤0.003% |
| Cr/Fe | 1.55:1 |
物理特性
| 堆积密度 | g/cm³ | 2.5-3 |
| 体积密度 | g/cm3 | 4.0～4.8 |
| 颜色 | / | 亮黑色 |
| PH值 | / | 7-9 |
| 烧结温度 | °C | > 1,800 |
| 熔点 | °C |
2,180 |
