铬铁矿砂在铸造中的用途

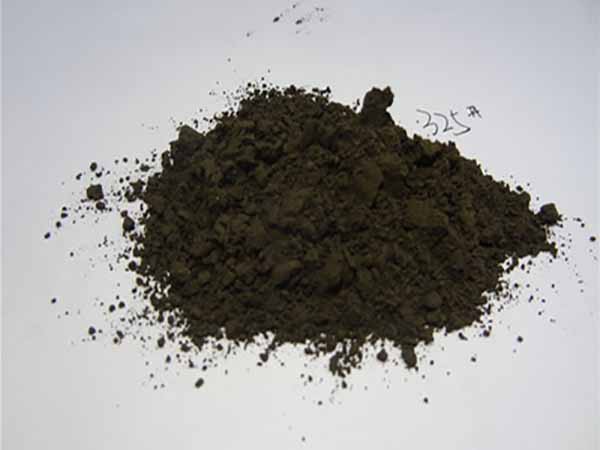

    铬铁矿砂是铸造用特种砂，是以铬铁矿为主的天然尖晶石，经破碎、筛分成规定粒度，适用于造型（制芯）的砂。铬铁矿砂在铸造生产中主要用于大型铸钢件的面砂，防止铸件表面粘砂；其次将其磨粉用于铸造涂料的耐火骨料；铬铁矿砂是激冷材料，在造型（制芯）时可替代部分冷铁。


    铬矿砂的主要特点：

    1、铬矿砂有很好的抗碱性渣的作用，不与氧化铁等发生反应；因此在实际应用中，铬矿砂可以避免热化学粘砂；

    2、在熔融金属浇铸过程中，铬矿砂本身发生固相烧结，防止了熔融金属的渗透，从而防止机械粘砂；

    3、铬矿砂的热传导率比硅砂大好几倍，可以提高铸件的冷却速度，因此，铬矿砂在实际应用中可以起到外置冷铁的作用；

    4、铬矿中最有害的杂志是碳酸盐（CACO3•MgCO3）,它与高温金属接触时，分解出CO2，易使铸件产生气孔；通常，将含有碳酸盐的铬矿经900°C——950°C高温焙烧，使其中的碳酸盐分解。

    5、铬矿砂的粒度对其耐火度的影响铬矿砂的粒度能显著影响其耐火度。过去认为，粒度过粗，会降低铸件表面的光洁度，但在铬矿砂制作的砂型，砂芯表面，通常都喷涂一定厚度的涂料，使铸件表面的光洁度几乎不受什么影响。

    一般，大型铸钢件造型所用砂型的合适粒度为40/70目，中、小型件选用的型砂粒度为50/100目。也有一些特殊情况如：一些小型水泵行业，考虑经济因素，用铬矿砂取代锆砂，这些工厂采购的铬矿砂就要求很细，要求70/140目，甚至100/200目等等。
